Sensor termistor de 5V-12V

Sensor termistor de 5V-12V

$20.000

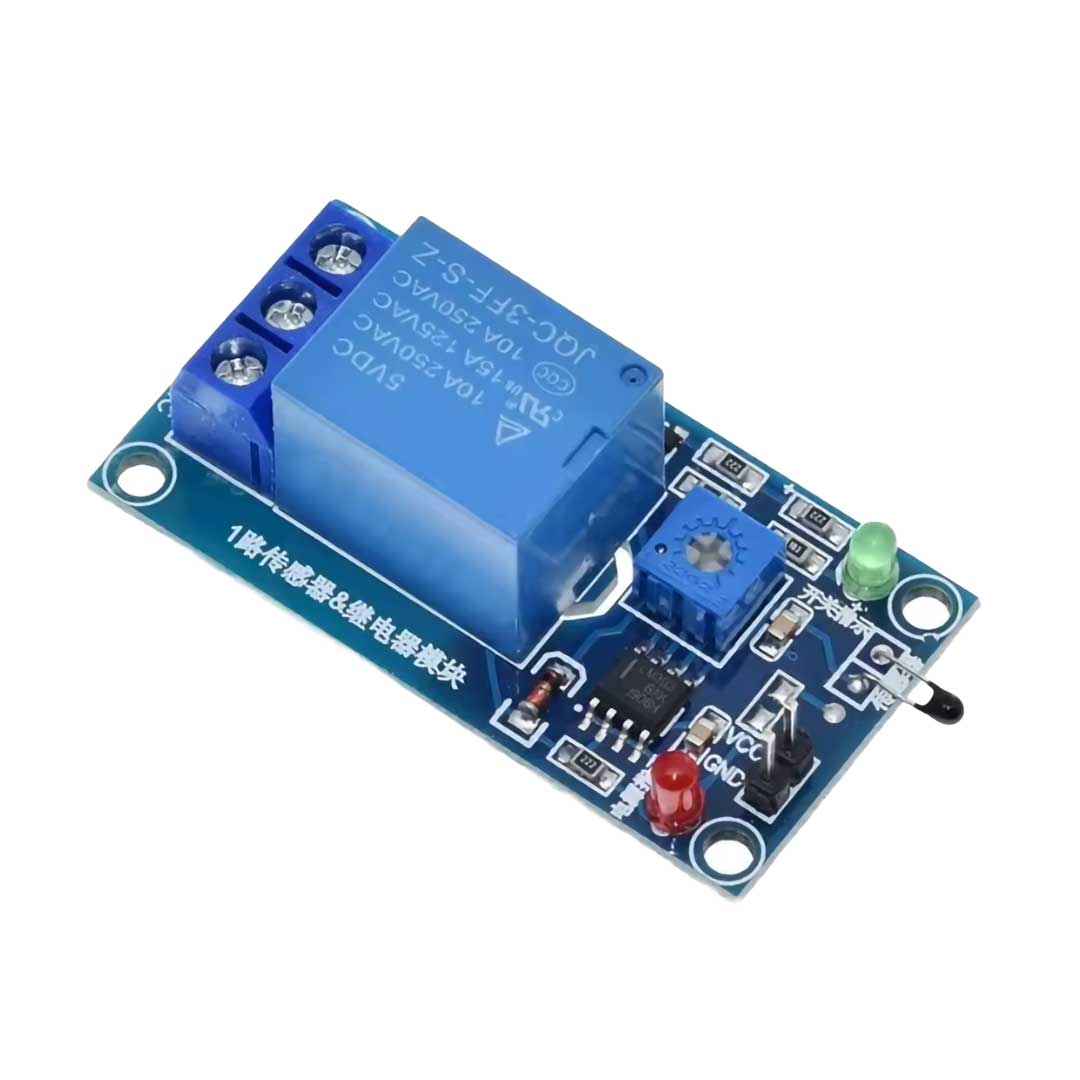

Es un módulo “2 en 1” que integra un termistor (NTC en la mayoría de diseños) como sensor de temperatura y un relé de potencia en la misma placa. Funciona como un pequeño termostato electrónico alimentado a 5 V o 12 V DC (según modelo), capaz de activar o desactivar una carga cuando la temperatura supera o baja de un valor configurado

Características clave:

– Sensor: termistor NTC (resistencia que disminuye al aumentar la temperatura).
– Voltaje de alimentación: típicamente 5 V o 12 V DC según referencia; algunos módulos similares trabajan entre 3,3 V y 5 V para la parte lógica.
– Rango típico de medición (según diseño): alrededor de 0 °C a 70–80 °C para módulos NTC sencillos; algunos kits indicados para agua/ambiente cercano.
– Salida: relé SPDT (COM, NO, NC) que permite usar modo normalmente abierto o normalmente cerrado. ​
– Circuito de control: comparador LM393 u otro, con potenciómetro para ajuste de umbral de disparo.
– Dimensiones aproximadas de módulos similares: cerca de 50 mm × 26 mm × 17 mm cuando incluyen relé; los módulos solo sensor rondan 32 mm × 14 mm.
– Aplicaciones: termostatos DIY, control de ventiladores o resistencias, protección contra sobrecalentamiento, control de temperatura de agua o ambiente, automatización con Arduino y proyectos educativos.

5 disponibles

Categoría:

Descripción

Descripción del producto

El termistor cambia su resistencia con la temperatura y esa variación se convierte en una señal que un comparador (por ejemplo con LM393 u op‑amp similar) compara contra un umbral ajustable mediante potenciómetro. Cuando la temperatura medida cruza ese umbral, el circuito conmuta el relé, cerrando o abriendo los contactos que alimentan la carga (lámpara, resistencia calefactora, ventilador, bomba, etc.). De esta forma, el módulo actúa como interruptor de control de temperatura autónomo, muy útil en proyectos con Arduino o como controlador independiente para incubadoras, sistemas de refrigeración o control térmico sencillo.

Ventajas

– Integra medición de temperatura y relé de salida en una sola placa, evitando usar módulo de sensor + módulo de relé por separado.
– Umbral de temperatura ajustable girando un potenciómetro, lo que permite definir a qué temperatura se enciende o apaga la carga (modo calefacción o refrigeración según cableado).
– Relé de accionamiento directo con capacidad típica de hasta 10 A a 250 VAC / 30 VDC (según ficha), apto para muchas cargas domésticas e industriales ligeras. ​
– Alimentación flexible: versiones a 5 V o 12 V DC, adecuadas para sistemas electrónicos, automoción o pequeños cuadros de control.
– Fácil de instalar gracias a sus bornes de tornillo y LEDs indicadores de alimentación y disparo del relé.



Información adicional

tipo

Sensores
