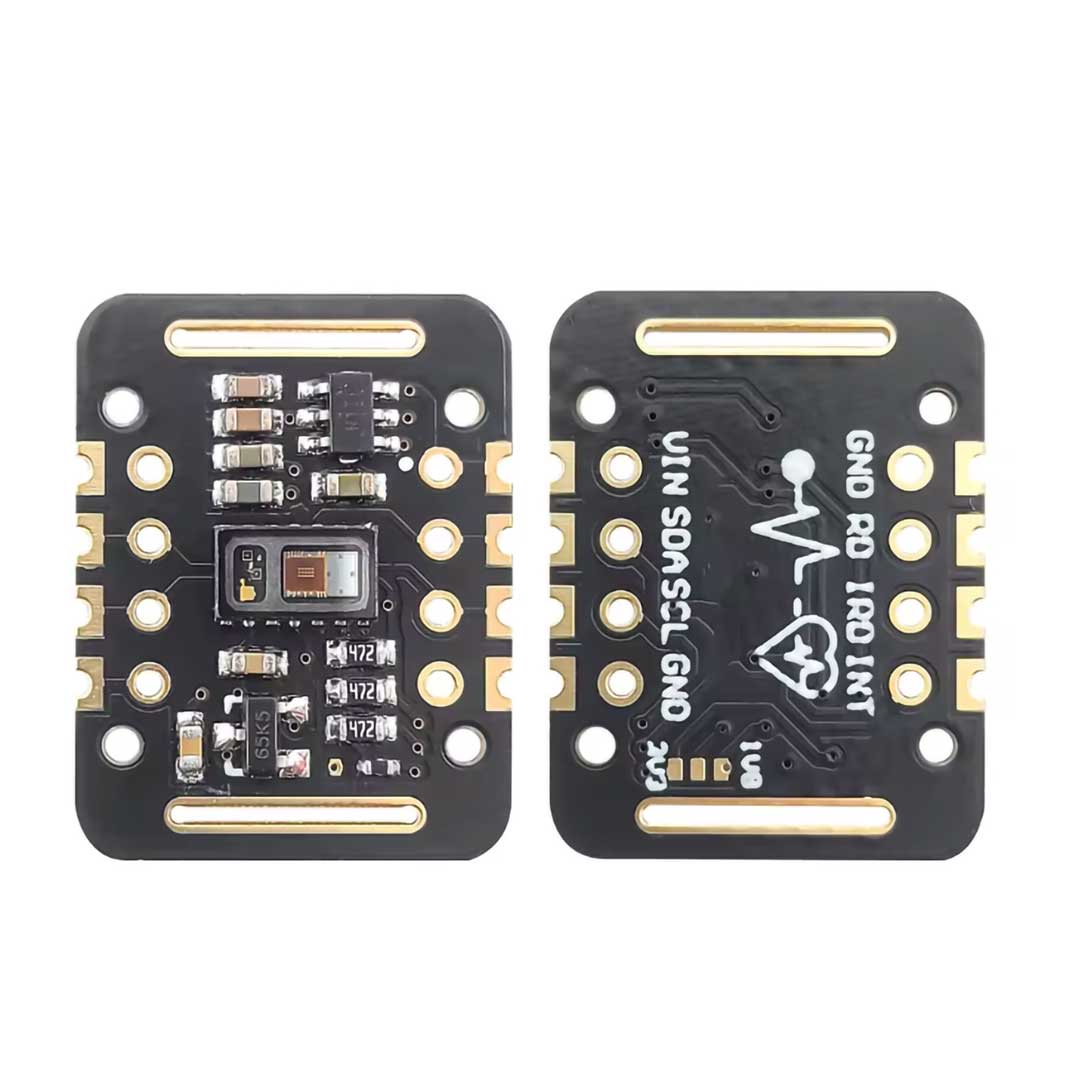

Módulo Sensor MAX30102 de Concentración de Oxígeno en Sangre y Frecuencia Cardíaca (MH-ET 8 Pines)

Módulo Sensor MAX30102 de Concentración de Oxígeno en Sangre y Frecuencia Cardíaca (MH-ET 8 Pines)

$15.000

Biosensor óptico integrado que combina oxímetro de pulso y monitor de frecuencia cardíaca mediante tecnología de fotopletismografía (PPG), compatible con Arduino, STM32 y otros microcontroladores.

Características clave:

– Chip sensor: MAX30102 de Maxim Integrated
– LEDs integrados: Rojo (660nm) e Infrarrojo (880nm)
– Voltaje de alimentación: 3.3V a 5V DC
– Voltaje interfaz de comunicación: 1.8V a 5V (compatible con niveles lógicos múltiples)
– Resolución ADC: 18 bits ​
– Frecuencia de muestreo: 50 a 3200 sps (samples per second) ajustable ​
– Tipo de señal: Fotopletismografía (PPG) – señal de reflexión óptica ​
– Interfaz de comunicación: I2C (compatible con 3.3V y 5V) ​
– Reguladores en placa: 3.3V y 1.8V integrados (versión MH-ET) ​
– Temperatura de operación: -40°C a +85°C ​
– Dimensiones del PCB: 14mm x 14mm ​
– Número de pines: 8 pines (versión MH-ET) ​
– Señales medibles: SpO2 (saturación de oxígeno), frecuencia cardíaca (BPM) y temperatura corporal ​
– Compatibilidad: Arduino UNO, MEGA2560, Nano, STM32, ESP32, Raspberry Pi

10 disponibles

Categoría:

Descripción

Descripción del producto

El MAX30102 es un módulo biosensor avanzado que mide la saturación de oxígeno en sangre (SpO2) y el ritmo cardíaco de forma no invasiva utilizando tecnología óptica de reflexión
. El sensor incorpora dos LEDs de alta intensidad: uno rojo (660nm) y otro infrarrojo (880nm), junto con fotodetectores sensibles que captan la luz reflejada por la sangre
. Su principio de funcionamiento se basa en que la hemoglobina oxigenada y desoxigenada absorben luz de manera diferente en estas longitudes de onda específicas ​. El módulo integra un convertidor analógico-digital (ADC) de 18 bits con frecuencia de muestreo ajustable de 50 a 3200 muestras por segundo, garantizando lecturas precisas y en tiempo real ​. Para utilizarlo, simplemente se coloca el sensor sobre la piel (generalmente en el dedo índice o la muñeca), donde detecta los cambios de volumen sanguíneo con cada latido cardíaco y calcula tanto la frecuencia cardíaca como el nivel de saturación de oxígeno
. La versión MH-ET con 8 pines incluye reguladores de voltaje integrados (3.3V y 1.8V) en la placa, facilitando su conexión directa a sistemas de 5V como Arduino UNO o MEGA2560, así como STM32 y otros microcontroladores ​. Es ideal para proyectos de salud personal, dispositivos wearables, monitores fitness, oxímetros caseros, sistemas de monitoreo de pacientes COVID-19 y aplicaciones biomédicas educativas.

Ventajas

– Medición dual: Detecta simultáneamente frecuencia cardíaca (BPM) y saturación de oxígeno en sangre (SpO2%) en tiempo real
– Alta precisión: ADC de 18 bits proporciona resolución excepcional en las mediciones ópticas ​
– Rechazo de luz ambiental: Electrónica integrada de bajo ruido que filtra interferencias lumínicas externas ​
– Comunicación I2C: Interfaz estándar compatible con voltajes de 1.8V, 3.3V y 5V, facilitando integración con múltiples plataformas
– Bajo consumo energético: Diseñado específicamente para dispositivos móviles y wearables alimentados por baterías ​
– Reguladores integrados: Versión MH-ET incluye reguladores de 3.3V y 1.8V en placa, evitando componentes externos ​
– Tamaño ultra compacto: PCB de solo 14x14mm permite integración en diseños miniaturizados ​
– Librerías disponibles: Bibliotecas Arduino de SparkFun y ejemplos de código facilitan la implementación inmediata ​​
– Amplio rango térmico: Funciona desde -40°C hasta +85°C
