Módulo de sensor de detección de incendios de 5 vías

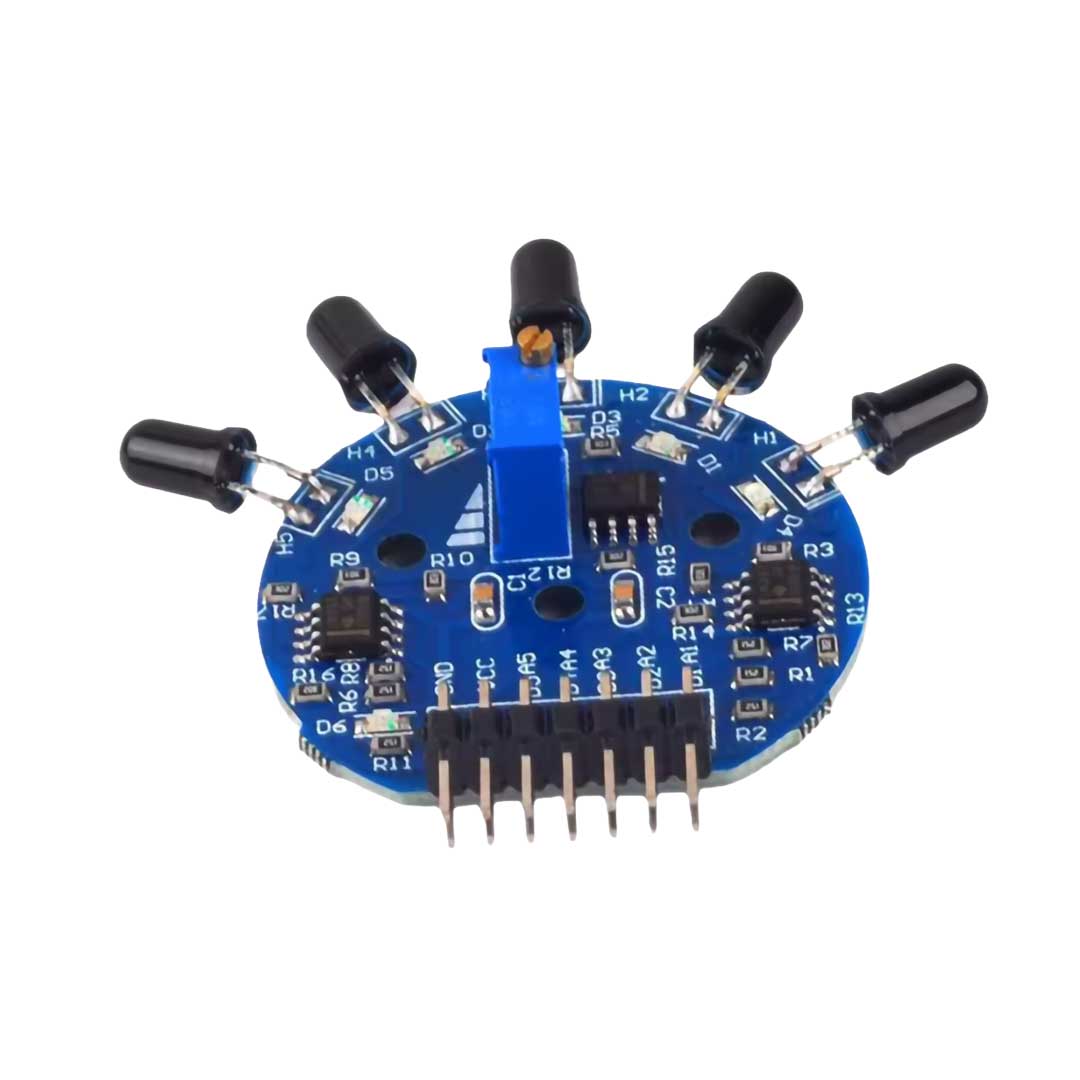

Es un módulo de detección de llama compuesto por cinco sensores ópticos de infrarrojo (tipo fototransistor sensible a flama, similar a KY‑026/YG1006) dispuestos en diferentes ángulos, montados en una sola placa. Está pensado para sistemas de detección de incendios y robots que necesitan saber no solo si hay fuego, sino también desde qué dirección llega, trabajando con tensiones de alrededor de 3,3 V a 9 V y ofreciendo salidas analógica y digital.

Características clave:

– Tipo de sensor: fototransistores IR sensibles a flama (similar a KY‑026/YG1006) dispuestos en 5 vías/direcciones.
– Rango de longitud de onda detectable: aprox. 760–1100 nm (típico de sensores de llama).
– Ángulo de detección por sensor: alrededor de 60°; con cinco sensores se cubre un campo amplio alrededor del módulo.
– Rango de alimentación típico: 3,3 V a 5 V en muchos módulos de llama; este modelo está preparado para 3,3 V–9 V según la descripción.
– Tipo de salidas: analógica (AO) proporcional a la intensidad IR y digital (DO) con umbral ajustable mediante potenciómetro.
– Distancia de detección orientativa: entre 40 y 80 cm para llamas de tamaño pequeño/medio (según tamaño de flama y entorno).
– Pines típicos: VCC, GND, salidas AO/DO (en algunos diseños se agrupan o se exponen por canal).
– Aplicaciones: sistemas de alarma y detección de incendios, robots bombero o rastreadores de flama, proyectos educativos de seguridad y automatización.
