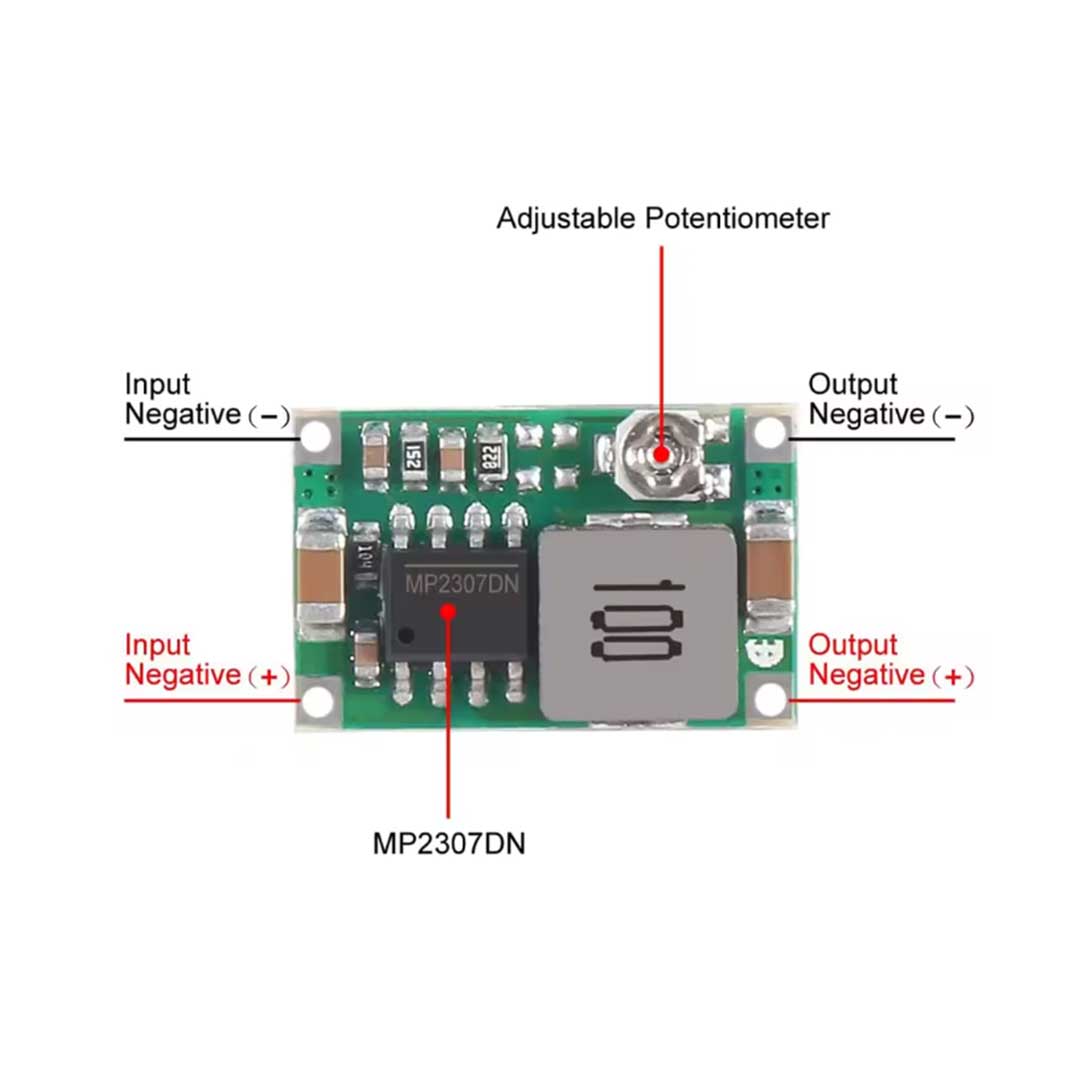

Mini Módulo de fuente de alimentación regulador de voltaje Convertidor reductor DC-DC 3A
$5.500
Módulo convertidor DC-DC tipo Buck (reductor) síncrono de alta eficiencia con frecuencia fija de 340KHz, capaz de entregar hasta 3A de corriente de salida, diseñado para reducir voltajes de entrada mayores a voltajes de salida estables y regulados.
Características clave:
– Topología: convertidor DC-DC Buck (step-down) síncrono con control PWM de modo corriente.
– Chip controlador: AP3503F, RT8293A o similar (depende del fabricante).
– Frecuencia de conmutación: 340KHz fija.
– Voltaje de entrada: 4,5V a 18V DC (algunos modelos hasta 23V).
– Voltaje de salida: ajustable desde 0,8V hasta 20V DC (algunos modelos 1,23V a 37V).
– Corriente de salida: hasta 3A continua (máxima); 2,5A recomendada para operación prolongada sin disipador adicional.
– Eficiencia de conversión: hasta 95% (típicamente 92%-95% según condiciones de carga).
– Precisión del voltaje de realimentación: ±1,5% (0,788V-0,812V típico). – Regulación de línea: ≤0,5%. – Regulación de carga: ≤0,5%. – Ripple de salida: 30mV típico (máximo 50mV a 20MHz bandwidth).
– MOSFETs integrados: N-channel de baja resistencia RDS(ON) ~85mΩ (lado alto y bajo). – Duty cycle máximo: 93%.
– Tiempo mínimo de encendido (tON): 100ns. – Protecciones: sobrecorriente limitadora, sobretemperatura (apagado automático), cortocircuito (hasta 5A).
– Ajuste de salida: potenciómetro multivuelta o resistencias de realimentación externas.
– Rango de temperatura de operación: -40°C a +125°C (junction temperature). – Dimensiones típicas: 43mm x 21mm x 13mm (varía según fabricante).
– Encapsulado del chip: PSOP-8 o SOP-8 (Exposed Pad para mejor disipación térmica).
– Aplicaciones: alimentación de cámaras de seguridad vehiculares desde batería 12V, sistemas de monitoreo automotriz, conversión POL para DSPs de alto rendimiento, carga de dispositivos móviles, alimentación de módulos WiFi/ESP32, LEDs de potencia con corriente constante, electrónica verde/ecológica, monitores LCD/TV, fuentes de laboratorio DIY regulables, proyectos de automatización vehicular e industrial.
60 disponibles
Descripción
Descripción del producto
Este módulo integra un convertidor DC-DC Buck síncrono basado en chips como AP3503F o RT8293A que operan con control de modo corriente PWM a frecuencia fija de 340KHz, ofreciendo eficiencias de hasta 95% en la conversión de voltaje. Acepta voltajes de entrada en el rango de 4,5V a 18V o hasta 23V (según modelo) y entrega voltajes de salida ajustables desde 0,8V hasta 20V con capacidad de corriente de hasta 3A continua. La frecuencia de conmutación de 340KHz permite usar inductores y capacitores más pequeños que los convertidores tradicionales de 150KHz, reduciendo el tamaño del módulo sin sacrificar rendimiento. Integra MOSFETs N-channel de baja resistencia RDS(ON) de aproximadamente 85mΩ tanto en el lado alto como bajo para minimizar pérdidas por conducción, y ofrece protección contra sobrecorriente, sobretemperatura y cortocircuito. El voltaje de salida se ajusta mediante potenciómetro multivuelta o resistencias de realimentación, con regulación de línea y carga inferior al 0,5% y ripple de salida típico de solo 30mV. Ideal para alimentar cámaras de seguridad vehiculares desde 12V de batería, sistemas de monitoreo, dispositivos electrónicos portátiles, microcontroladores, módulos WiFi/Bluetooth, LEDs de potencia, conversión POL (Point-of-Load) en sistemas embebidos, proyectos DIY de electrónica automotriz y cualquier aplicación que requiera conversión eficiente de voltaje DC en espacios reducidos con mínima generación de calor y ruido eléctrico.
Ventajas
– Eficiencia de conversión de hasta 95%, minimizando pérdidas de energía como calor y prolongando la vida útil de baterías en sistemas portátiles o vehiculares.
– Frecuencia de conmutación de 340KHz permite componentes externos más pequeños (inductores y capacitores) reduciendo el tamaño total del módulo frente a convertidores de 150KHz.
– Amplio rango de voltaje de entrada (4,5V-18V o hasta 23V) compatible con baterías automotrices de 12V, fuentes industriales y múltiples aplicaciones sin necesidad de pre-regulación.
– Capacidad de 3A con excelente regulación de línea (<0,5%) y ripple de salida bajo (30mV típico), ideal para alimentar circuitos sensibles como cámaras, microcontroladores y sensores.
– Protecciones integradas (sobrecorriente, sobretemperatura, cortocircuito) garantizan operación segura en ambientes automotrices e industriales exigentes.
