Módulo de sensor de efecto Hall KY-003, módulo de sensor magnético estándar A3144 para Arduino

$6.000

Módulo de sensor magnético digital basado en el efecto Hall, que detecta la presencia de campos magnéticos mediante el transistor 3144 (o 44E402) y entrega una señal digital compatible con Arduino y otros microcontroladores.

Características clave:

– Sensor: transistor de efecto Hall 3144 / 3144EUA-S / A3144 / 44E402 (según fabricante).
– Voltaje de alimentación: 3,3 V a 5 V (algunos modelos hasta 24 V DC).
– Consumo de corriente: reposo ~3 mA, funcionamiento (detección) ~8 mA.
– Tipo de salida: digital (colector abierto NPN); HIGH en reposo, LOW cuando detecta campo magnético.
– Temperatura de funcionamiento: −25 °C a +85 °C (algunos modelos −40 °C a +85 °C).
– Dimensiones aproximadas: 18,5 mm × 15 mm (18 mm × 8 mm × 15 mm de alto en algunos modelos).
– Peso: alrededor de 1–2 g.
– Pines: GND (marcado «−»), VCC (central), OUT/S (señal digital). ​
– Resistencia de polarización (pull-up) necesaria externamente si se usa lógica de 3,3 V o 5 V (el sensor tiene colector abierto).
– Aplicaciones: contadores de revoluciones (RPM), detección de posición/proximidad magnética, velocímetros (bicicletas, motores), finales de carrera sin contacto, alarmas magnéticas para puertas y ventanas, automatización, robótica y proyectos educativos con Arduino.

100 disponibles

Categoría:

Descripción

Descripción del producto

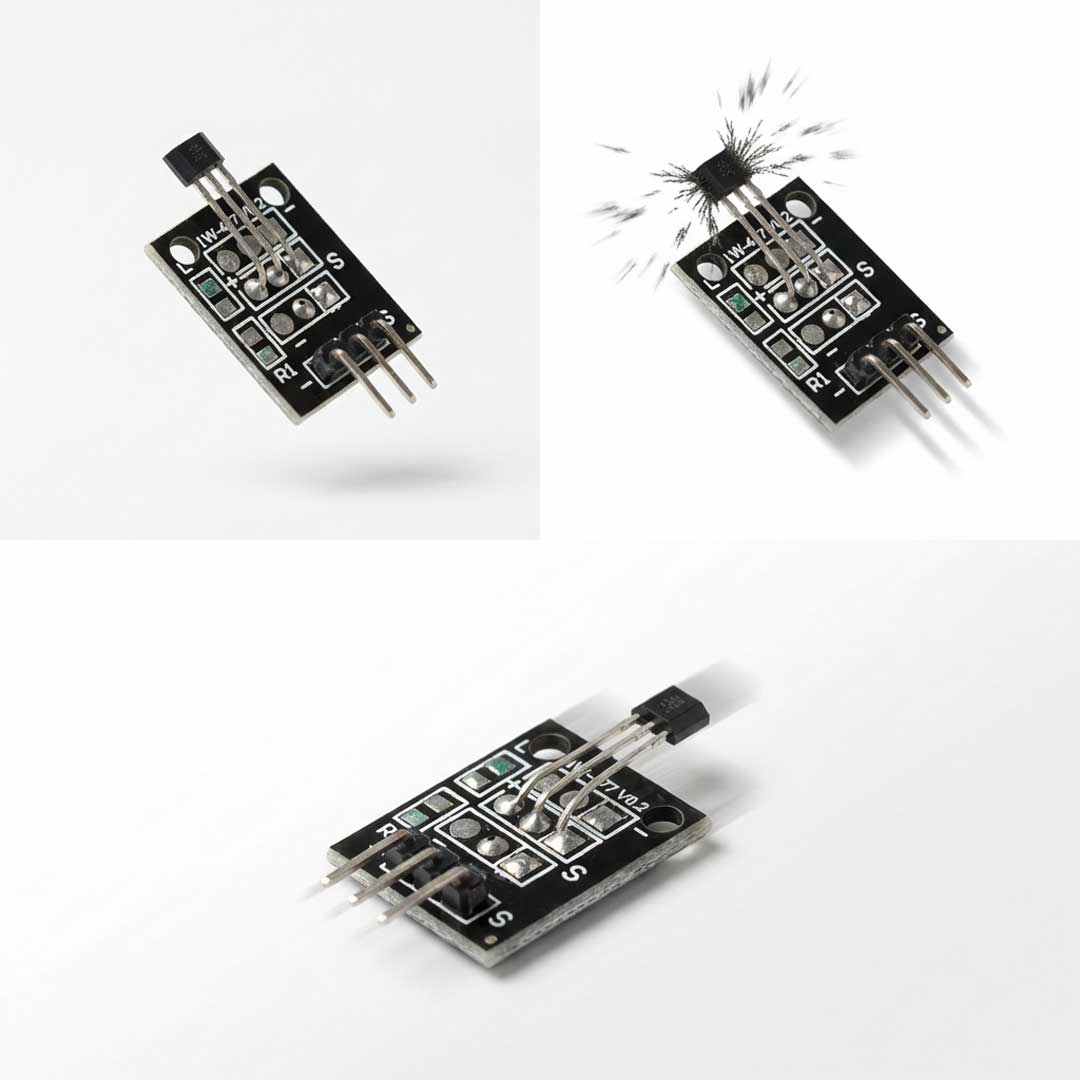

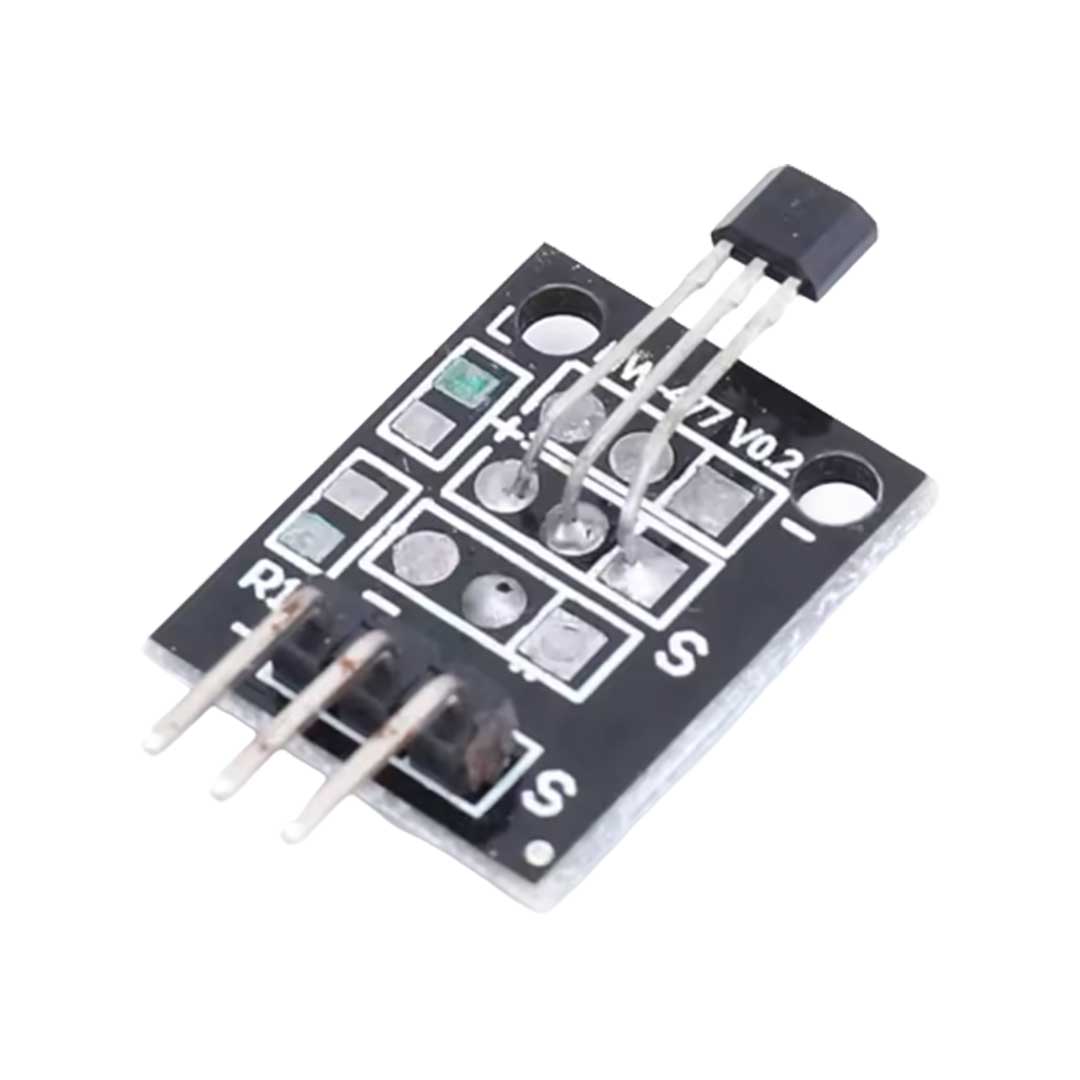

Este módulo KY-003 integra un sensor de efecto Hall (transistor 3144EUA-S o A3144), un LED indicador y una resistencia de 680 Ω en una placa compacta de tres pines, permitiendo detectar la proximidad de campos magnéticos de forma rápida y precisa sin contacto físico. Cuando se acerca un imán, el sensor cierra a tierra su salida digital (nivel bajo/LOW) y el LED se enciende; cuando el campo magnético se aleja, la salida vuelve a nivel alto (HIGH). Es muy útil en proyectos de conteo de revoluciones, detección de posición, finales de carrera magnéticos, velocímetros, alarmas de puertas/ventanas y automatización donde se necesita saber si un objeto con imán pasa frente al sensor.

Ventajas

– Detección sin contacto: no sufre desgaste mecánico, ideal para contadores de RPM y sensores de posición en piezas móviles.
– Muy fácil de usar: solo tres pines (VCC, GND, OUT digital), conexión directa a Arduino UNO, Nano, Mega, ESP8266, ESP32, Raspberry Pi, PIC, AVR, STM32, etc.
– LED integrado que se ilumina cuando detecta campo magnético, facilitando pruebas y diagnóstico visual sin necesidad de código.
– Bajo consumo y amplio rango de voltaje de trabajo (3,3 V a 24 V), compatible con la mayoría de placas de desarrollo.
– Compacto y económico, parte del popular kit de 37 sensores para Arduino, con abundantes ejemplos y tutoriales disponibles.
